01 Introducción Con el rápido desarrollo de vehículos de nueva energía y la tecnología superconductora de alta-temperatura, las tecnologías de conexión ligeras, de alta conductividad y altamente confiables se han convertido en temas clave en el campo de la fabricación. El aluminio y el cobre se utilizan ampliamente en baterías de energía, sistemas de propulsión eléctrica, conexiones de barras colectoras y dispositivos superconductores debido a su excelente conductividad eléctrica, baja densidad y buena resistencia a la corrosión. Sin embargo, las uniones de aluminio-aluminio, cobre-cobre y aluminio-cobre a menudo enfrentan problemas como entrada excesiva de calor, formación de compuestos intermetálicos, ablandamiento de las uniones y deformación por soldadura durante los procesos de soldadura por fusión convencionales, lo que restringe seriamente sus aplicaciones de ingeniería. La soldadura ultrasónica, como tecnología típica de unión en estado sólido-, logra la unión metalúrgica de materiales a través de vibraciones mecánicas de alta-frecuencia y fricción de interfaz, lo que ofrece ventajas como un bajo aporte de calor, un tiempo de soldadura corto y reacciones interfaciales controlables. En los últimos años, ha recibido amplia atención en los campos de los vehículos eléctricos y la ingeniería superconductora. Especialmente en las conexiones de pestañas de baterías, la soldadura de metales diferentes de aluminio-cobre y la fabricación de barras colectoras de alta-conductividad, la soldadura ultrasónica demuestra un rendimiento integral superior a los métodos de soldadura tradicionales. En este contexto, este artículo revisa sistemáticamente el progreso de la investigación de la tecnología de soldadura ultrasónica de aluminio y cobre en vehículos eléctricos y aplicaciones superconductoras, resume sus mecanismos de soldadura, la evolución del proceso y las aplicaciones de ingeniería actuales, proporcionando así una referencia teórica para la posterior optimización del proceso y el desarrollo tecnológico.
02 Características de la soldadura ultrasónica.
La soldadura ultrasónica utiliza principalmente dos configuraciones típicas: el sistema de presión de cuña-y el sistema de accionamiento lateral-(Figura 1). Ambos son similares en cuanto al mecanismo de vibración, pero difieren en la forma estructural, el nivel de amplitud, la fuerza de sujeción y los materiales aplicables. El sistema de presión en cuña-se caracteriza por una baja amplitud y una alta fuerza de sujeción, transfiriendo energía ultrasónica directamente a la pieza de trabajo mediante la combinación de vibración longitudinal y vibración transversal en la punta de soldadura, adecuado para materiales más gruesos o rígidos. El sistema de accionamiento lateral-ofrece las ventajas de alta amplitud, baja fuerza de sujeción y parámetros mensurables con precisión, lo que lo hace más adecuado para conectar alambres finos, láminas y láminas delgadas y, por lo tanto, se usa ampliamente en campos como baterías de iones de litio-y cintas superconductoras. Sobre esta base, los parámetros de soldadura ultrasónica se pueden dividir en parámetros de proceso y parámetros de material, siendo la energía de soldadura, el tiempo, la fuerza de sujeción y la amplitud de la vibración los factores clave que determinan la calidad de la soldadura. Durante la soldadura, es necesario igualar razonablemente la fuerza de sujeción y la amplitud de la vibración, asegurando al mismo tiempo un contacto suficiente, para evitar el deslizamiento debido a una fuerza de sujeción insuficiente o un adelgazamiento excesivo del material debido a una fuerza excesiva.

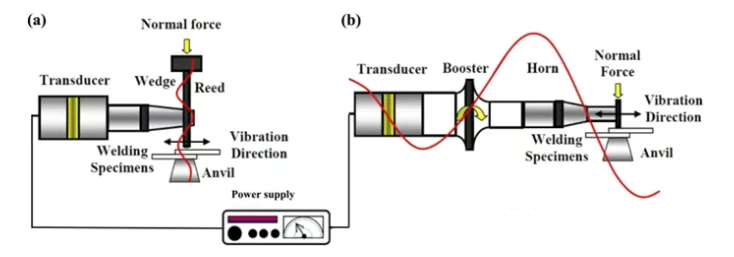

La Figura 1 ilustra un sistema de soldadura ultrasónica que utiliza un modo de vibración transversal, que incluye (a) un sistema de resorte de cuña y (b) un sistema de accionamiento transversal[1] 2.
2 Requisitos eléctricos, térmicos y mecánicos de la soldadura ultrasónica Como proceso típico de unión en estado sólido-, la soldadura ultrasónica de metales ofrece ventajas en compatibilidad eléctrica, térmica y de materiales, particularmente adecuada para unir materiales de alta conductividad térmica y eléctrica. Los estudios han demostrado que, en comparación con la soldadura por puntos de resistencia, la soldadura ultrasónica reduce el consumo de energía en la preparación de juntas de aleación de aluminio, al tiempo que logra resistencias de contacto eléctricas y térmicas extremadamente bajas, con tiempos de soldadura solo en un nivel transitorio, lo que demuestra una excelente eficiencia energética y rendimiento de gestión térmica. En aplicaciones superconductoras y de imanes de baja-temperatura (como las cintas REBCO CC), el rendimiento de las juntas depende en gran medida de la conductividad térmica, la coincidencia del coeficiente de expansión térmica y la estabilidad mecánica. Como la soldadura ultrasónica no utiliza metales de aportación, evita eficazmente la tensión residual, el agrietamiento o la delaminación de la interfaz causada por un desajuste de expansión térmica, lo que reduce los riesgos de enfriamiento y extiende la vida útil. Al mismo tiempo, las uniones producidas mediante el proceso de soldadura ultrasónica tienen una buena estabilidad térmica, lo que resulta beneficioso para mantener la integridad estructural durante los procesos de transporte de corriente-. Desde una perspectiva metalúrgica y de materiales, la soldadura ultrasónica como proceso de estado sólido-puede lograr una unión confiable de metales diferentes, tiene bajos requisitos para la condición de la superficie, alta adaptabilidad, puede unir materiales con grandes diferencias en los puntos de fusión y reduce el riesgo de corrosión. Las uniones producidas mediante este proceso muestran una deformación mínima y una alta calidad de soldadura, adecuadas para placas gruesas, placas delgadas y láminas ultrafinas, lo que demuestra buenas perspectivas de sostenibilidad y aplicaciones de ingeniería en campos de unión de precisión como baterías de iones de litio-y cintas superconductoras.
3.1 Desafíos en la optimización de la soldadura En aplicaciones de soldadura ultrasónica de aluminio, cobre y materiales diferentes, lograr uniones consistentes y de alta-calidad todavía enfrenta múltiples desafíos. Aunque se ha demostrado que la mayoría de las aleaciones de aluminio (como las series 5xxx y 6xxx) tienen una buena soldabilidad ultrasónica, algunas aleaciones aún sufren problemas como adherencia de la punta de soldadura, deformación severa y ventanas de proceso estrechas, lo que hace que la optimización de los parámetros dependa en gran medida de las características del material. La calidad de la soldadura es extremadamente sensible a los parámetros del proceso, entre los cuales la energía de soldadura, el tiempo, la amplitud de la vibración y la presión de sujeción son los factores dominantes, y su interacción aumenta aún más la complejidad del proceso. Si bien el diseño experimental tradicional-factorial completo puede obtener una gran cantidad de datos, es costoso y estadísticamente ineficiente; por el contrario, se ha demostrado que el análisis de varianza (ANOVA) identifica eficazmente los parámetros clave y sus interacciones con menos experimentos, proporcionando una base confiable para maximizar la resistencia de la soldadura y controlar la consistencia. Sin embargo, la aplicación de métodos estadísticos en entornos industriales todavía está limitada por la dificultad de interpretación de los datos.
Desde una perspectiva mecanicista, la tensión interfacial dinámica generada durante la soldadura ultrasónica puede aplastar la película de óxido y promover la unión metalúrgica. Una entrada de calor insuficiente o excesiva puede provocar fácilmente una soldadura insuficiente o excesiva, lo que resulta en una fractura interfacial o una degradación del rendimiento. Los estudios han demostrado que una coincidencia razonable entre el tiempo de soldadura y la amplitud de la vibración puede formar una estructura óptima del núcleo de soldadura, mientras que estrategias avanzadas como el control de la curva de amplitud mejoran la resistencia de la soldadura y la estabilidad de uniones diferentes de Al-Cu ajustando la entrada de energía en etapas. Además, los parámetros estructurales como la posición de las placas delgadas en estructuras multi-capas, la textura de la superficie de la punta y el yunque de soldadura y el espacio inicial también tienen un impacto significativo en la calidad de la soldadura, especialmente en aplicaciones altamente sensibles como las cintas superconductoras, donde la falta de coincidencia de parámetros puede provocar una mayor resistencia o daños a la capa funcional. En general, el desafío principal de la optimización de la soldadura ultrasónica radica en lograr una mejora sinérgica de la adaptabilidad del material, el rendimiento de las uniones y la estabilidad del proceso en condiciones multiparámetros fuertemente acopladas, lo que requiere un diseño sistemático que combine la comprensión mecanicista y los métodos de optimización estadística con un costo experimental mínimo.
3.2 Desafíos en materiales y metalurgia En el proceso de soldadura ultrasónica de aluminio, cobre y materiales diferentes, la influencia de los factores materiales y metalúrgicos en el rendimiento de la unión es particularmente compleja. El comportamiento a la corrosión es uno de los aspectos clave que limitan la fiabilidad del servicio de la junta. La corrosión atmosférica, la corrosión por fricción y la corrosión galvánica degradan la interfaz de contacto de metal-con-metal, lo que aumenta la resistencia y reduce la estabilidad-a largo plazo de las baterías y las juntas CC de REBCO. El comportamiento de oxidación de diferentes materiales varía: la capa de óxido sobre la superficie de aluminio se forma rápidamente y es relativamente delgada, mientras que la capa de óxido de cobre tiene una estructura más compleja, que posee propiedades conductoras y aislantes, lo que dificulta el control metalúrgico de la interfaz de materiales diferentes. En la soldadura ultrasónica de Al-Cu, la capa de difusión interfacial generalmente consta de fases nanocristalinas, amorfas y dislocaciones de alta-densidad. Esta estructura se origina a partir de una deformación plástica severa y la interdifusión atómica inducida por vibración ultrasónica, lo que es beneficioso para el enclavamiento mecánico y la unión metalúrgica, pero también puede promover la formación de compuestos intermetálicos frágiles (IMC). Debido a la alta afinidad química entre el Al y el Cu, cuando la temperatura o la deformación por cizallamiento excede las condiciones críticas, se forman fácilmente IMC como Al₂Cu, lo que lleva a una disminución en las propiedades mecánicas de la unión y un aumento en la resistencia, especialmente cuando el espesor de la capa de IMC excede aproximadamente 2 µm, sus efectos adversos se vuelven más significativos.
Como se muestra en la Figura 2, al aumentar el tiempo y la energía de soldadura, el efecto de indentación del cabezal de soldadura y el yunque aumenta, y aparecen indentaciones en la superficie y características de adelgazamiento de la sección transversal-en la zona de soldadura, lo que refleja el flujo plástico y la reorganización del material durante el proceso de soldadura. La ondulación en la interfaz aumenta al aumentar el tiempo de soldadura, lo que no solo acorta la trayectoria de propagación de la grieta sino que también cambia el modo de fractura, transformándose gradualmente de fractura interfacial a fractura por extracción o mixta, afectando así la carga de falla de la junta. Para soldaduras de materiales diferentes, la diferencia en la dureza del material amplifica esta asimetría de deformación; el material más blando es más propenso a la recristalización dinámica y al refinamiento del grano, lo que resulta en una distribución desigual de la dureza en la zona de soldadura.
3.3 Desafíos del acoplamiento electromecánico En aplicaciones como paquetes de baterías de vehículos eléctricos y cintas superconductoras REBCO CC, las uniones soldadas por ultrasonidos no solo deben cumplir con los requisitos de conexión mecánica, sino que también deben poseer una resistencia de contacto eléctrica baja y estable para evitar la acumulación de calentamiento Joule, el desequilibrio eléctrico y los problemas de seguridad resultantes, como sobrecarga, sobre-descarga e incluso descontrol térmico. Las investigaciones muestran que la estructura de la unión y la configuración del material influyen en la resistencia y el comportamiento térmico: en las uniones multicapa Cu-Al, los materiales más blandos en el lado del cabezal de soldadura son más propensos a deformarse y adelgazarse, degradando así el rendimiento eléctrico de la unión; por el contrario, colocar una capa de Cu más gruesa o más dura en el lado del yunque puede reducir los defectos interfaciales y disminuir la resistencia de la junta. Los experimentos de carga de pulso actuales muestran además que las uniones de Al-Cu, debido a una mayor resistencia interfacial, experimentan un mayor aumento de temperatura en las mismas condiciones actuales en comparación con las uniones de Cu-Cu, lo que destaca el efecto restrictivo del acoplamiento electro-térmico-estructural sobre la confiabilidad de las uniones. Como se muestra en la Figura 3, en comparación con las uniones soldadas tradicionales, las uniones soldadas por ultrasonidos reducen la cantidad de capas de material e interfaces en el camino de la corriente al formar una conexión directa de estado sólido-entre las capas de cobre, lo que reduce la resistencia general del contacto; sin embargo, su interfaz generalmente consta de regiones unidas (P1) y no unidas (P2), y el rendimiento eléctrico es muy sensible al área de unión efectiva. Para mejorar aún más la estabilidad de la unión en campos magnéticos fuertes y entornos criogénicos, se ha propuesto un método de soldadura compuesta ultrasónica -. Este método mejora la continuidad del contacto eléctrico, reduce la resistencia de la unión y mejora la estabilidad mecánica y la resistencia a la flexión al permitir que la soldadura penetre en las regiones no unidas. En general, los resultados que se muestran en la figura demuestran intuitivamente una estrecha correlación entre la estructura de la interfaz de unión, el área conductora efectiva y el comportamiento del acoplamiento electromecánico. El diseño racional de la configuración de la unión soldada por ultrasonidos y su proceso híbrido es clave para lograr conexiones eléctricas altamente confiables.
04 Conclusión En general, la soldadura ultrasónica demuestra importantes ventajas técnicas en la unión de aluminio y cobre, lo que la hace particularmente adecuada para vehículos eléctricos y aplicaciones superconductoras que exigen una conductividad eléctrica e integridad estructural extremadamente altas. Las investigaciones existentes han revelado sistemáticamente su mecanismo de unión de interfaces y han logrado avances importantes en la optimización de parámetros de procesos y aplicaciones de ingeniería. Sin embargo, la investigación sobre estructuras multicapa complejas,-la confiabilidad del servicio a largo plazo de materiales diferentes y el modelado numérico del proceso de soldadura sigue siendo relativamente limitada. Las investigaciones futuras deberían centrarse más en el análisis de mecanismos a múltiples escalas, el control refinado de la ventana del proceso y la aplicación sinérgica de la soldadura ultrasónica con otras tecnologías de unión avanzadas para promover el desarrollo en profundidad y la aplicación de ingeniería de esta tecnología en la fabricación de alta-.
