Fotografía de vuelo Tecnología de marcado de vuelo
El marcado láser volador tradicional es un método de marcado dinámico diferente del marcado estático, que es un método de marcado rápido para piezas de trabajo en la línea de montaje (en adelante, "marcado volador") en el caso del movimiento de la línea de montaje. Este proceso no solo puede mejorar en gran medida la eficiencia del trabajo, sino que también, basado en la forma de trabajar de la línea de montaje, es más conveniente para la integración de la automatización de la fábrica. En la actualidad, el marcado volador se ha utilizado ampliamente en la industria alimentaria, médica, electrónica 3C y otras industrias.
Sin embargo, limitado por el movimiento del error acumulativo de la línea de montaje y el error del tiempo de respuesta del sensor, la precisión del grabado láser de marcado de vuelo convencional suele ser superior a 1-2mm; Además, debido a la incapacidad de obtener los datos del ángulo del material entrante, lo que da como resultado una mala consistencia del grabado láser del producto, el posicionamiento tradicional del CCD no se puede combinar con la aplicación de marcas de vuelo, los dos puntos anteriores conducen a la La tecnología tradicional de marcado de vuelos solo es adecuada para las aplicaciones láser más descuidadas. Cuando los clientes tienen requisitos más altos de eficiencia y precisión, como el grabado láser de la tarjeta de prueba de reactivo POCT de la industria médica, la forma de configurar el marcado de vuelo de la cámara voladora eficiente y de alta precisión es particularmente importante.
La "tecnología de marcado de vuelo de cámara voladora" es la introducción de un sistema dinámico de visión artificial en el extremo frontal del marcado volador tradicional, a través de la cámara de visión para tomar fotografías del posicionamiento dinámico de la pieza de trabajo por adelantado, para obtener las coordenadas precisas de cada pieza de trabajo , y las coordenadas se cargarán en el sistema de grabado láser a su vez, para lograr la precisión y la alta eficiencia del grabado láser. Ventajas de esta tecnología: en primer lugar, hereda las ventajas de alta eficiencia y alto grado de automatización del marcado de vuelo tradicional; en segundo lugar, la precisión del grabado láser se ha mejorado dentro de ±0.1 mm, lo que puede satisfacer las necesidades de más industrias para varios tipos de mecanizado de precisión; Una vez más, la función de rechazo de verificación doble automática derivada del marcado de vuelo ahorra más mano de obra y mejora en gran medida la tasa de envío del producto y la tasa de rendimiento, y la tasa de rendimiento del grabado láser ha alcanzado el 99,8 por ciento para las tarjetas de reactivos de POCT, por ejemplo. En la actualidad, la tasa de rendimiento de la tarjeta reactiva de grabado láser, por ejemplo, alcanza más del 99,8 por ciento. Además, como otra tecnología nueva que combina visión artificial y láser, su originalidad, adaptabilidad, alta eficiencia y capacidad de expansión determinan que esta tecnología tendrá una vigorosa vitalidad en el campo de los equipos láser en el futuro, y seguramente mostrará su fuerte competitividad en el futuro acoplamiento de la máquina de moldeo por inyección, paginación de la máquina y otras ocasiones de material de entrada ordenada.
Avances de precisión y diseño estructural
La precisión del grabado láser del sistema de grabado láser volador se mejora con los siguientes dos avances tecnológicos: tecnología de cámara voladora y tecnología de conteo de medidores de línea de ensamblaje.
La tecnología de cámara voladora significa que la cámara toma fotografías durante el movimiento del objeto, el objeto no necesita permanecer y el cálculo visual de las coordenadas de posición del objeto se transmite al sistema de grabado láser. La tecnología de cámara voladora es un tipo de tecnología de posicionamiento visual de alta velocidad, alta eficiencia y alta precisión, el sistema de grabado láser de marcado volador de cámara voladora mejora la precisión de procesamiento de la tecnología más crítica.
La tecnología de conteo de medidores de la línea de ensamblaje que se realiza a través de la rueda de conteo de medidores calcula la distancia de movimiento de la línea de ensamblaje, para garantizar que cada movimiento de la pieza de trabajo a la distancia fija establecida cuando el gatillo graba con láser, lo que puede compensar en gran medida la línea de la correa fluctuaciones de velocidad de movimiento causadas por el error de precisión. La tecnología de disparo volador y la tecnología de conteo de medidores se complementan entre sí, logrando la mejora de la precisión de procesamiento del sistema de grabado láser de marcado volador de disparo volador.

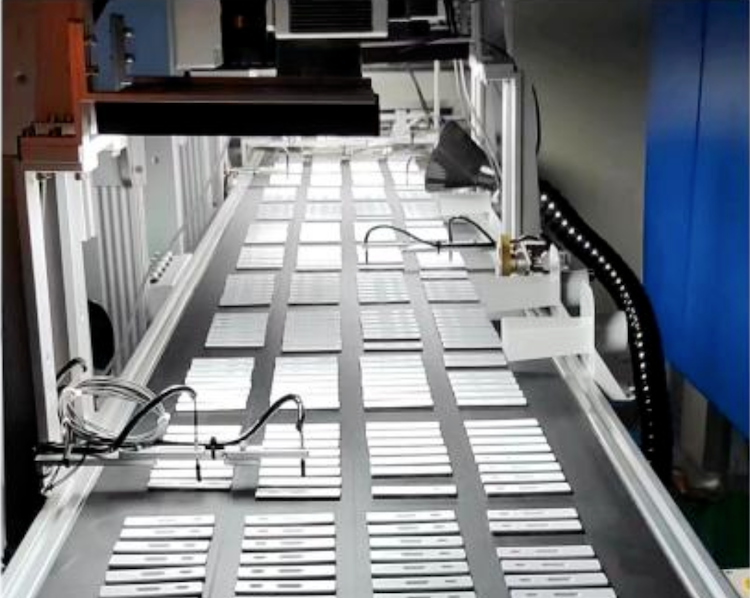

Basado en la mejora de la eficiencia y la precisión, el sistema de grabado láser Flying Shooting Flying Marking adopta un diseño modular que contiene varios módulos, incluido un mecanismo de transporte de línea de montaje, un mecanismo de posicionamiento visual, un mecanismo de grabado láser, un mecanismo de verificación y rechazo doble y control inteligente. software. Los clientes pueden elegir y combinar libremente según sus necesidades. En la actualidad, la configuración comúnmente utilizada es dos juegos de cámaras de posicionamiento más cuatro juegos de cabezales láser más tres juegos de cámaras de verificación doble, que pueden procesar cuatro filas de materiales al mismo tiempo. Este conjunto de configuraciones ha sido ampliamente utilizado en la industria médica POCT nueva tarjeta de reactivo de detección de antígeno de corona grabado láser de información de código bidimensional, en la máquina de moldeo por inyección con carga automática, cuatro cabezales láser UPH en total alrededor de 16, 000 piezas , la capacidad de producción diaria de más de 300, 000, para el período epidémico de la tarjeta de reactivo de antígeno para proteger las necesidades del suministro de proporcionar un fuerte impulso.
Conclusión
La tecnología de marcado de vuelo de tiro volador es un pequeño paso en la exploración técnica del campo de los equipos láser, resolviendo la eficiencia y precisión del cliente no tanto en el punto de dolor del problema, sino también en la lucha contra la nueva dedicación de la corona de su fuerza. Buena tecnología, buenos productos, buen mercado es la búsqueda de nuestros profesionales del láser. El seguimiento de la buena tecnología y la iteración del producto, para que los clientes aceleren la capacidad de producción y creen valor para los clientes, se convertirá en el impulso continuo de Huagong Laser.
