Para evitar este problema, se debe suministrar gas comprimido limpio y seco (aire o nitrógeno) a través de la interfaz CDA como se especifica. Los requisitos de flujo de gas son los siguientes: para los láseres 3000S, 6000S y 12000S (versión de chasis), el límite de presión es 0,5 MPa y el caudal es aproximadamente 5 L/min; para los láseres 12000S (versión de gabinete), 20000M, 30000M, 40000M y 60000M, el límite de presión es 0,5 MPa y el caudal es de aproximadamente 15 L/min. (Se recomienda instalar láseres con potencias superiores a 10 kW en una habitación con aire-con temperatura y humedad constantes para un rendimiento óptimo).
Raycus ha desarrollado un conjunto de filtración CDA de precisión específicamente para estos láseres, ofreciendo modelos tanto importados como nacionales para satisfacer las diversas necesidades de los clientes. Los modelos específicos son AC20E-01-B-X5 (importado) y WH-1852-D (nacional). Las especificaciones detalladas se proporcionan en la siguiente tabla y la apariencia del producto se muestra en la siguiente imagen:
01
Instalación y configuración
Cuando utilice la unidad de filtración CDA personalizada de Raycus-, conecte un suministro de gas comprimido limpio y seco (aire o nitrógeno) al conector de entrada de gas de la unidad. El gas comprimido (temperatura: 10 a 40 grados; tamaño de partícula: menor o igual a 40 μm; contenido de aceite: menor o igual a 1 ppm; presión: 0,5 a 1,0 MPa) se debe secar y enfriar usando un secador de aire refrigerado para lograr un punto de rocío a presión de 2 a 10 grados.

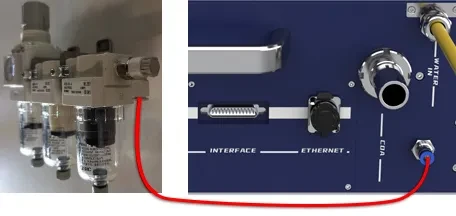

1. Utilice un tubo de gas con un diámetro exterior de 6 mm para conectar la válvula de control de flujo de salida de la unidad de filtración CDA al puerto CDA en el panel posterior del láser. Asegure la unidad de filtración CDA en su lugar usando los orificios de montaje en su soporte.
2. Ajuste el filtro-regulador para limitar la presión de entrada de aire comprimido a 0,5 MPa.
3. Encienda el láser (sin encender el enfriador de agua). Si ocurre una alarma de temperatura/humedad, ajuste la válvula de control de flujo de salida del CDA y purgue el sistema con aire durante aproximadamente 30 minutos. Solo después de que desaparezca la alarma debe encender el enfriador de agua y continuar con la emisión láser normal. A continuación se enumeran las especificaciones de caudal de aire para diferentes láseres.
02 Precauciones
1. No invierta las direcciones de entrada y salida al instalar el conjunto del filtro CDA. Una vez que se haya ajustado y configurado el conjunto del filtro CDA, bloquee el filtro-regulador y la válvula de control de flujo de salida para evitar que los ajustes cambien. Reajuste el filtro-regulador cada vez que se cambie la fuente de aire.
2. Instale el conjunto del filtro CDA cerca del láser. Evite lugares expuestos a la luz solar directa o ambientes que contengan vapores de solventes orgánicos o vapores químicos. Monte el conjunto verticalmente con el recipiente de condensado hacia abajo, asegurando un espacio adecuado arriba y abajo para el mantenimiento.
3. Cuando se acumule condensado visible en el recipiente en la parte inferior del conjunto del filtro de tres-etapas, abra la válvula de drenaje inferior para vaciar el recipiente. Vuelva a apretar la válvula de drenaje después del vaciado. Asegúrese de que el suministro de aire esté desconectado antes de limpiar el recipiente de condensado.
4. Limpie o reemplace periódicamente los elementos filtrantes dentro del conjunto del filtro de tres-etapas; Generalmente se recomienda una limpieza o reemplazo anual. Utilice un detergente neutro para limpiar el recipiente de condensado.
03 Secuencia de arranque
1. Encienda la alimentación principal del láser (el láser no emite luz y la máquina de refrigeración por agua no está encendida);
2. Verifique si el láser tiene una alarma de temperatura y humedad (si ocurre una alarma de temperatura y humedad, asegúrese de tomar medidas de deshumidificación para controlar la humedad interna del láser);
3. Encienda el enfriador de agua después de eliminar la alarma de temperatura y humedad (la temperatura del agua de refrigeración del enfriador de agua se establece en 22 ± 1 grado, y la temperatura normal del agua es> temperatura ambiente y menor o igual a 35 grados);
4. Después de que la temperatura del enfriador de agua se estabilice, el láser puede comenzar a emitir luz.
04 Secuencia de apagado
1. Detener la emisión láser;
2. Apague el enfriador de agua después de que la temperatura del enfriador se haya estabilizado;
3. Desconecte la alimentación principal del láser (estrictamente prohibido: dejar funcionando el enfriador de agua después de desconectar la alimentación principal del láser).
