01 Introducción al artículo
Las películas ópticas delgadas (revestimientos o rejillas de una o varias-capas) se utilizan ampliamente en pantallas, sistemas láser, dispositivos médicos y en el sector aeroespacial. Las técnicas de bloqueo de modo-y amplificación de pulso chirriado (CPA) que impulsan láseres ultrarrápidos de picosegundos/femtosegundos, aunque están expandiendo aplicaciones como el procesamiento de materiales debido a la alta potencia máxima, también causan daño-inducido por el láser debido a interacciones no-de fotones-térmicos (absorción multifotónica, ionización de avalancha, etc.), convirtiéndose en un importante factor limitante para la vida útil de los componentes ópticos. Las rejillas de película metálica, con su amplia reflectividad, son cruciales en escenarios como la compresión de pulsos láser CPA, pero las investigaciones existentes no han investigado a fondo la relación entre la duración del pulso (especialmente los detalles cerca del umbral de daño mínimo), los pulsos múltiples y el umbral de daño, ni han considerado adecuadamente la variación temporal de los efectos del campo eléctrico local y las propiedades ópticas. Por lo tanto, este estudio, a través de cálculos teóricos y experimentos, investiga los mecanismos de daño de las rejillas de película de aluminio (AMG) bajo irradiación láser de picosegundos de 2 a 15 ps, definiendo el umbral de daño como la fluencia mínima del láser que induce cambios morfológicos permanentes, mientras que el "efecto acumulativo" se refiere a los cambios graduales en las propiedades térmicas, mecánicas o electrónicas del material causados por la exposición repetida.
02 Descripción general del texto completo
Este estudio se centra en AMG y analiza sistemáticamente la duración del pulso de los láseres de picosegundos y los efectos de daño acumulativo de múltiples pulsos: en primer lugar, se utiliza un riguroso análisis de ondas acopladas-(RCWA) para simular la distribución del campo eléctrico local, identificando las esquinas de las crestas de la rejilla como las áreas más vulnerables; luego, el modelo de dos-temperaturas (TTM) caracteriza la dinámica ultrarrápida de electrones y redes, combinada con parámetros del aluminio como el calor latente de fusión, para predecir umbrales de daño de pulso único-y de múltiples-pulso; experimentalmente, se configura una plataforma con un sistema de imágenes en tiempo real-para medir los umbrales de daño utilizando 2-láseres de ancho de pulso sintonizable de 2-15 ps, encontrando el umbral de daño AMG más bajo a 10 ps (valor experimental 0,0705 J/cm²), mientras se utiliza una frecuencia de repetición de 1 kHz para experimentos de irradiación de 10 a 1000 pulsos, se observa que el umbral de daño disminuye progresivamente al aumentar el número de pulsos. (cayendo a 0,0346 J/cm² a 1000 pulsos), y la morfología del daño (ablación, salpicaduras, etc.) empeora con los pulsos acumulativos. El núcleo del estudio es establecer una relación cuantitativa entre los parámetros del pulso (ancho de pulso, número) y el daño del AMG, brindando apoyo teórico y experimental para el desarrollo de recubrimientos ópticos resistentes al láser.
03 Análisis gráfico

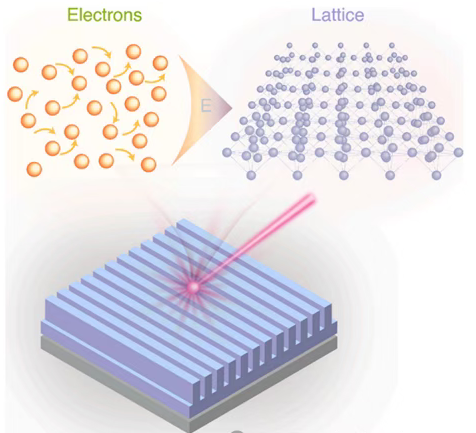

La Figura 1 muestra intuitivamente el proceso de transferencia de energía central de la interacción entre el láser de picosegundos y la rejilla de película de aluminio (AMG). Como se muestra, cuando incide el láser ultrarrápido, los electrones libres en el metal primero absorben rápidamente la energía del fotón y se excitan, formando un sistema de electrones de alta-temperatura; posteriormente, los electrones excitados transfieren energía a la red paso a paso a través de procesos de acoplamiento de electrones-fonones y de dispersión de fonones-, lo que finalmente provoca cambios en la temperatura de la red. Este proceso rompe el equilibrio térmico entre los electrones y la red y es la fuente de energía fundamental del daño inducido por el láser-, proporcionando el marco físico para el posterior establecimiento del modelo de dos-temperatura (TTM).
La Figura 2, basada en un riguroso análisis-de ondas acopladas (RCWA), muestra que a una longitud de onda de 1030 nm, la intensidad del campo eléctrico es mayor en las esquinas de las crestas de la rejilla, formando "puntos calientes" que revelan los puntos probables de inicio del daño. Los espectros de transmisión, reflexión y absorción de AMG indican que aumentar el período de la rejilla mejora la absorción de energía en diferentes longitudes de onda, lo que aumenta el riesgo de daños materiales. Las imágenes SEM muestran daños obvios en las esquinas de la cresta AMG, consistentes con las ubicaciones de los "puntos calientes" del campo eléctrico, lo que valida la precisión de las simulaciones RCWA.
La Figura 3 cuantifica la evolución de las temperaturas de los electrones y de la red en AMG bajo exposición al láser de picosegundos utilizando un modelo de dos-temperaturas: con un ancho de pulso de 10 ps, cuando la densidad de energía del láser alcanza 0,076 J/cm², la temperatura de la red se eleva hasta el punto de fusión del aluminio (933 K), que representa el umbral de daño de un solo-pulso simulado durante 10 ps; a una densidad de energía fija, la temperatura máxima de los electrones para un pulso corto de 2 ps es mucho mayor que la de un pulso largo de 15 ps (ya que los pulsos más cortos depositan energía más rápidamente y concentran la energía de los electrones); con un ancho de pulso de 10 ps con una tasa de repetición de 1 kHz, el umbral de daño después de 10 pulsos cae a 0,0598 J/cm² debido a la acumulación térmica, que es menor que el umbral de un solo-pulso.
En la Figura 4, la configuración experimental logra un control preciso de los parámetros del láser y una observación de los daños en tiempo real-a través de un módulo de control de energía compuesto por una fuente láser de ancho de pulso sintonizable de 2-15 ps, una placa de media-onda y un polarizador, así como un módulo de monitoreo en tiempo real-con un sistema de imágenes de campo oscuro; la curva muestra que dentro del rango de ancho de pulso de 2 a 15 ps, el umbral de daño AMG es más bajo a 10 ps (valor experimental 0,0705 J/cm², muy consistente con el valor simulado de 0,076 J/cm²); La subfigura (c) muestra que con un ancho de pulso de 10 ps, a medida que el número de pulsos aumenta de 1 a 1000, el área de daño del AMG se expande gradualmente y las salpicaduras de material se vuelven cada vez más graves, lo que refleja claramente el efecto de acumulación de múltiples pulsos.
Conclusión:
Este estudio combina teoría (RCWA+TTM) y experimentos para aclarar el comportamiento de daño de AMG bajo láseres de picosegundos: RCWA identifica con precisión las esquinas de las crestas como áreas vulnerables, TTM simula efectivamente la dinámica de la red de electrones-para predecir umbrales de daño y los experimentos confirman que 10 ps es el umbral de daño más bajo (resultante de los efectos sinérgicos de la relajación de los fonones de los electrones, la limitación de la difusión térmica de la red y la absorción transitoria). Existe un efecto acumulativo significativo bajo la irradiación de pulsos múltiples de 1 kHz, con un umbral de daño decreciente y un daño morfológico que empeora a medida que aumenta el número de pulsos. Aunque TTM no reproduce completamente los valores experimentales absolutos debido a que se descuidan los defectos del material, la dinámica de cambio de fase (como la evaporación) y los efectos mecánicos (como el estrés térmico), aún proporciona un marco analítico unificado para la interacción entre películas metálicas estructuradas y láseres ultrarrápidos. Los hallazgos son una guía importante para mejorar la durabilidad de los sistemas láser de alta-potencia y componentes ópticos de precisión, diseñar protección láser en el procesamiento láser aeroespacial e industrial y proporcionar evidencia clave para optimizar los materiales y estructuras de las películas-resistentes al láser.
