01 Introducción al artículo:
El acero inoxidable austenítico se utiliza ampliamente en campos críticos como la energía nuclear, la construcción naval y los recipientes a presión debido a sus excelentes propiedades mecánicas y resistencia a la corrosión. Para la fabricación de componentes estructurales de placa-gruesa en estos campos, la soldadura láser de alta-energía-ofrece ventajas sobre la soldadura por arco tradicional, como un menor aporte de calor y una velocidad de soldadura más rápida, lo que ayuda a mejorar el rendimiento de las juntas. Sin embargo, la soldadura tradicional con hilo láser enfrenta importantes desafíos cuando se aplica a la soldadura de placas gruesas-con espacios estrechos-. Por un lado, para lograr una penetración profunda, el proceso de soldadura suele emplear el modo "ojo de cerradura", pero este ojo de cerradura profundo y estrecho es extremadamente inestable, propenso a colapsar y atrapar gas, lo que provoca una gran cantidad de defectos de porosidad en la soldadura. Por otro lado, si bien el uso de un modo de "conducción de calor" más estable puede reducir la porosidad, su profundidad de penetración es demasiado superficial, lo que resulta en una baja eficiencia de soldadura y requiere más pasadas de soldadura para completar la soldadura de placas-gruesas. Esto no sólo aumenta el aporte de calor acumulativo y la tensión residual, sino que también puede provocar una falta de fusión en las paredes laterales de la ranura debido a la energía láser concentrada. Por lo tanto, cómo evitar eficazmente defectos como la porosidad y la falta de fusión y al mismo tiempo garantizar la estabilidad de la soldadura es un cuello de botella técnico que debe abordarse con urgencia en el campo de la soldadura láser de placas gruesas-. Para abordar los desafíos anteriores, la tecnología de oscilación del rayo láser, como método avanzado de control de energía, muestra un gran potencial. Al hacer que el rayo láser oscile a alta frecuencia a lo largo de la trayectoria de soldadura, se puede controlar activamente la distribución de la energía láser y se puede mejorar el comportamiento de la dinámica de fluidos del baño fundido, lo que impacta positivamente en la estabilidad del proceso de soldadura y la formación de la soldadura.
02 Resumen del texto completo:
Este estudio demuestra intuitivamente los efectos significativos de la tecnología de oscilación: con la introducción de la frecuencia y amplitud de la oscilación, los poros densos que se encuentran comúnmente en los métodos tradicionales se suprimen de manera efectiva, incluso hasta el punto de eliminarlos por completo. Sin embargo, el valor de esta investigación va mucho más allá; su esencia radica en la -revelación profunda de los mecanismos físicos subyacentes a través de técnicas avanzadas como la fotografía de alta-velocidad. El estudio encontró que la tecnología de oscilación remodela el proceso de soldadura de dos maneras. En primer lugar, transforma el "ojo de cerradura" originalmente profundo y que fluctúa violentamente en un canal fundido más ancho, más estable y más-duradero. Esto no sólo reduce la formación de burbujas en el origen sino que, lo que es más importante, proporciona suficientes vías de escape hacia arriba para las burbujas que ya se han formado. En segundo lugar, la oscilación de alta-frecuencia induce un fuerte efecto de agitación de vórtice en el baño fundido. Esta acción de agitación, por un lado, distribuye uniformemente el calor a las paredes laterales de la ranura, resolviendo por completo el problema de la fusión incompleta; por otro lado, actúa como un agitador, agitando activamente el charco fundido, ayudando a que las burbujas se desprendan del frente de solidificación y acelerando su expulsión. Además, este fuerte flujo del baño fundido optimiza la microestructura de la costura de soldadura, interrumpiendo el crecimiento de granos columnares gruesos y promoviendo el refinamiento del grano, sentando las bases para lograr propiedades mecánicas superiores. Finalmente, la preparación exitosa de uniones soldadas libres de defectos-de 40 mm de espesor, evidenciada por los resultados de las pruebas no-destructivas, confirma poderosamente el ciclo cerrado completo de esta tecnología desde la teoría a la práctica, proporcionando orientación teórica invaluable y soluciones de proceso para la aplicación de ingeniería de la soldadura láser de placas gruesas.
03 Análisis de imágenes y textos
La Figura 1 muestra claramente la configuración del sistema experimental utilizado en este estudio, que es un diagrama esquemático del principio de soldadura con alimentación de alambre oscilante láser-de espacio estrecho-. Varios componentes centrales se representan en detalle: un cabezal láser de alta-potencia irradia verticalmente hacia abajo, con su rayo láser enfocado en una pieza de trabajo de placa gruesa con una ranura estrecha-; un mecanismo de alimentación de alambre alimenta con precisión el alambre de soldadura desde el costado y el frente hacia el área de interacción entre el rayo láser y el baño fundido, proporcionando metal de relleno para la soldadura; Al mismo tiempo, una boquilla de gas protector expulsa coaxial o lateralmente gas inerte para evitar que el metal fundido se oxide a altas temperaturas. Un círculo esquemático ampliado ilustra vívidamente que el punto láser, mientras se mueve a lo largo de la dirección de soldadura, también experimenta un movimiento periódico de alta-frecuencia a lo largo de una trayectoria preestablecida en el plano X-Y.
Figura 2,
A través de imágenes de inspección por rayos X no-destructivas-, se revela visualmente el papel decisivo de la oscilación del rayo láser en la supresión de los defectos de porosidad. Esta figura normalmente consta de varias imágenes de rayos X-yuxtapuestas, que comparan la calidad interna de las soldaduras en diferentes condiciones de soldadura. La muestra de referencia de la izquierda (sin oscilación) muestra un cordón de soldadura lleno de numerosos poros densos. Estos puntos negros demuestran que en el modo tradicional de soldadura de penetración profunda, una gran cantidad de gas queda atrapada y capturada por el metal que se solidifica rápidamente, lo que provoca defectos graves. Las imágenes de la derecha, sin embargo, muestran los resultados después de aplicar diferentes parámetros de oscilación. Podemos observar claramente que a medida que aumenta la amplitud de la oscilación, el número de poros en la costura de soldadura disminuye drásticamente y su distribución se vuelve más dispersa. Cuando los parámetros de oscilación se optimizan a un valor específico, los defectos de porosidad en la costura de soldadura se eliminan casi por completo, lo que da como resultado una costura de soldadura densa y limpia. La conclusión es que la oscilación del rayo láser es un medio extremadamente eficaz para suprimir los defectos de porosidad en la soldadura láser de placa gruesa-con espacio estrecho-. Esto demuestra que al controlar racionalmente la distribución de energía, la estabilidad del proceso de soldadura se puede mejorar fundamentalmente, proporcionando una ruta de proceso crucial para lograr una soldadura de alta-calidad.

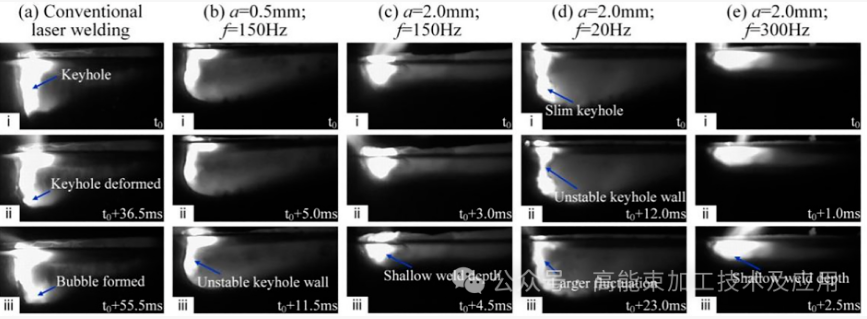

La Figura 3 utiliza tecnología de cámara de alta-velocidad para capturar y comparar el comportamiento dinámico del "ojo de cerradura" en la superficie del baño fundido durante el proceso de soldadura. Esta figura suele incluir dos conjuntos de imágenes o fotogramas de vídeo secuenciales. En condiciones sin-oscilación, las imágenes muestran que la abertura del ojo de la cerradura es muy estrecha y su morfología es extremadamente inestable, exhibiendo fluctuaciones violentas, contracciones frecuentes y colapsos. Este comportamiento inestable es la causa directa de la turbulencia del metal fundido, el arrastre de gas protector y la formación de burbujas. Por el contrario, después de aplicar parámetros de oscilación optimizados, la morfología del ojo de cerradura cambia fundamentalmente: su apertura se vuelve significativamente más ancha y redonda, y mantiene una forma relativamente estable durante todo el proceso de soldadura, con una vida útil mucho mayor.
La Figura 4 muestra el resultado final de la soldadura a tope de una placa de acero inoxidable de 40 mm de espesor utilizando el proceso de soldadura oscilante láser optimizado. Esta imagen es una fotografía metalográfica macroscópica transversal-de la costura de soldadura pulida y grabada, que muestra completamente toda el área de la unión de abajo hacia arriba. La imagen muestra que el cordón de soldadura, formado por decenas de capas de cordones de soldadura, consigue una unión metalúrgica perfecta con los biseles del metal base en ambos lados, sin defectos visibles como falta de fusión, inclusiones de escoria o grietas. Cada capa de cordón de soldadura es uniforme y densa, con transiciones suaves entre capas. Más importante aún, combinado con los resultados de la inspección por rayos X-, demuestra que no hay defectos volumétricos como poros dentro de la costura de soldadura en todo su espesor. Esto verifica con éxito que la tecnología de oscilación del rayo láser no solo funciona de manera excelente en la soldadura de una sola-pasada, sino que también se puede aplicar con éxito a la soldadura de múltiples-capas y múltiples-pasadas de placas gruesas con requisitos extremadamente exigentes. Esto indica que la tecnología tiene una ventana de proceso estable y buena repetibilidad, posee un gran potencial para resolver importantes problemas de aplicaciones de ingeniería y marca la transformación exitosa de los resultados de la investigación de laboratorio en una solución confiable y de alta-solución de soldadura de placas gruesas.
04 Conclusión:
Este artículo detalla y verifica sistemáticamente la importante eficacia de la tecnología de oscilación del rayo láser para abordar defectos clave (porosidad y falta de fusión) en la soldadura de acero inoxidable 316L de 40 mm de espesor con alimentación de alambre-con espacios estrechos-. Al enfrentar los desafíos de la soldadura de penetración profunda tradicional, que sufre de una porosidad significativa debido a la inestabilidad del ojo de cerradura y la falta de fusión causada por la energía concentrada, este estudio demuestra que la introducción de una oscilación circular de alta-frecuencia del rayo láser puede eliminar por completo los defectos de porosidad dentro de la costura de soldadura y mejorar significativamente la calidad de la soldadura. El valor central reside en su-análisis mecanicista en profundidad. Utilizando fotografías de alta-velocidad, el estudio revela que la tecnología de oscilación transforma el modo de soldadura de un ojo de cerradura profundo e inestable propenso a colapsar a un charco de fusión abierto, ancho, poco profundo, estable y-más duradero. Este canal fundido estable reduce fundamentalmente el atrapamiento de gas y proporciona suficientes vías de escape y tiempo para cualquier burbuja formada accidentalmente, purificando así eficazmente el baño fundido. Simultáneamente, la oscilación de alta-frecuencia induce un fuerte efecto de agitación de vórtice en el baño fundido. Este flujo activo de metal fundido no solo distribuye el calor de manera más uniforme a las paredes laterales de la ranura, abordando el riesgo de falta de fusión, sino que también acelera el movimiento ascendente de las burbujas residuales mediante la agitación. Además, este fuerte campo de flujo interrumpe el crecimiento continuo de granos columnares gruesos durante la solidificación, promoviendo la formación de granos equiaxiales en la región del centro de soldadura, logrando el refinamiento del grano y sentando las bases para mejorar las propiedades mecánicas de las juntas.
