01 Introducción

La tecnología de soldadura láser, debido a su alta densidad de energía, bajo aporte de calor y características sin contacto, se ha convertido en uno de los procesos centrales de la fabricación de precisión moderna. Sin embargo, la oxidación, la porosidad y la pérdida de elementos causada por el contacto entre el baño fundido y la atmósfera durante la soldadura restringen seriamente las propiedades mecánicas y la vida útil de las soldaduras. El gas de protección, como medio central para controlar el entorno de soldadura, debe seleccionarse en función de su tipo, caudal y método de soplado, en combinación con las características del material (como la reactividad química y la conductividad térmica) y el espesor de la placa.

Procesamiento con láser y haz de electrones

02 Tipos de gas protector

La función principal del gas protector es aislar el oxígeno, regular el comportamiento del baño fundido y mejorar la eficiencia del acoplamiento energético. Según sus propiedades químicas, los gases protectores se clasifican en gases inertes (argón, helio) y gases activos (nitrógeno, dióxido de carbono). Los gases inertes tienen una alta estabilidad química y previenen eficazmente la oxidación del baño fundido, pero sus diferencias termofísicas afectan significativamente los resultados de la soldadura.

Por ejemplo, el argón (Ar) tiene una alta densidad (1,784 kg/m³), formando una capa de cobertura estable, pero su baja conductividad térmica (0,0177 W/m·K) ralentiza el enfriamiento y da como resultado una penetración más superficial. En cambio, el helio (He) tiene una conductividad térmica 8 veces mayor (0,1513 W/m·K), acelerando el enfriamiento y aumentando la profundidad de penetración, pero su baja densidad (0,1785 kg/m³) facilita su escape, requiriendo mayor flujo para mantener la protección.

Los gases activos, como el nitrógeno (N₂), pueden mejorar la resistencia de la soldadura mediante el fortalecimiento de una solución-sólida en algunos casos, pero el uso excesivo puede causar porosidad o precipitación de fase frágil. Por ejemplo, la infiltración de nitrógeno en el baño fundido durante la soldadura de acero inoxidable dúplex puede alterar el equilibrio de fases ferrita/austenita, reduciendo la resistencia a la corrosión.

[Imagen: Figura 1. Soldadura láser de acero inoxidable 304L, (arriba) protección Ar; (abajo) Protección N₂]

Desde la perspectiva del mecanismo del proceso, la alta energía de ionización del helio (24,6 eV) suprime el blindaje del plasma, mejorando la absorción y penetración de la energía láser. El argón, con una energía de ionización más baja (15,8 eV), genera fácilmente nubes de plasma, lo que requiere desenfoque o modulación de pulsos para reducir la interferencia. Además, los gases activos pueden reaccionar químicamente con el baño fundido (por ejemplo, N₂ formando nitruros con Cr en el acero), alterando la composición de la soldadura y requiriendo una selección cautelosa.

Ejemplos de aplicación de materiales:
- Acero: Para láminas delgadas (<3 mm), argon ensures surface smoothness, with oxidation layer thickness of only 0.5 μm on a 1.5 mm low-carbon steel weld. For thick plates (>10 mm), la adición de helio mejora la penetración.
- Acero inoxidable: La protección con argón evita la pérdida de Cr. En acero inoxidable 304 de 3 mm de espesor, el contenido de Cr en la soldadura alcanza el 18,2% (cerca del 18,5% en el metal base). El acero inoxidable dúplex requiere mezclas de Ar-N₂ (N₂ menor o igual al 5%) para el equilibrio de fases. Las investigaciones muestran que con acero inoxidable dúplex 2205 de 8 mm de espesor, Ar-2%N₂ mantiene una relación ferrita/austenita de 48:52 y una resistencia a la tracción de 780 MPa, mejor que el Ar puro (720 MPa).
- Aleaciones de aluminio: Para láminas delgadas (<3 mm), high reflectivity reduces absorption. Helium, with its high ionization energy, stabilizes plasma. In 2 mm thick 6061 aluminum alloy, helium shielding achieves 1.8 mm penetration, 25% deeper than with argon, with porosity below 1%. For thick plates (>5 mm), las mezclas de He-Ar (3:1) equilibran la penetración y el costo. Por ejemplo, soldar una placa 5083 de 8 mm de espesor con una mezcla de gases logró una penetración de 6,2 mm, un 35 % más profunda que el Ar puro, al tiempo que redujo el costo en un 20 %.

Procesamiento con láser y haz de electrones

03 Influencia del caudal de gas de protección

El caudal de gas de protección afecta directamente la capacidad de cobertura y la dinámica de fluidos del charco fundido. Un flujo insuficiente no logra aislar completamente el aire, lo que provoca oxidación y porosidad. El flujo excesivo puede inducir turbulencia, erosionando el charco fundido y provocando depresiones o salpicaduras. Según el número de Reynolds (Re=ρvD/μ), un flujo más alto aumenta la velocidad, y cuando Re > 2300, el flujo laminar pasa a turbulencia, desestabilizando el baño fundido. Por lo tanto, el caudal crítico debe determinarse experimentalmente o mediante simulación CFD.

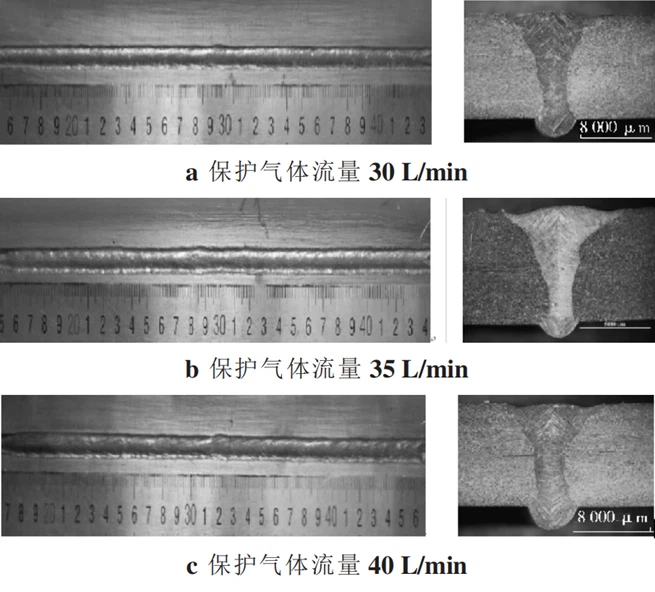

[Imagen: Figura 2. Influencia de diferentes caudales de gas de protección en las soldaduras]

La optimización del flujo debe considerar la conductividad térmica y el espesor de la placa:
- Steel and stainless steel: For thin low-carbon steel (1–2 mm), 10–15 L/min is suitable. For thicker plates (>6 mm), se requieren 18–22 L/min para suprimir la oxidación. Por ejemplo, con acero inoxidable 316L de 6 mm de espesor, 20 L/min mejoraron la uniformidad de la dureza HAZ en un 30%.
- Aluminum alloys: High thermal conductivity requires higher flow to prolong protection. In 3 mm thick 7075 aluminum alloy, 25–30 L/min minimized porosity (0.3%). For plates >10 mm, es necesario un soplado compuesto para evitar turbulencias.

Procesamiento con láser y haz de electrones

04 Influencia de los métodos de soplado de gas de protección

El método de soplado, al controlar la dirección y distribución del flujo de aire, impacta directamente el flujo del charco fundido y la supresión de defectos. Altera los gradientes de tensión superficial y el flujo de Marangoni, regulando así la dinámica del charco fundido. El soplado-lateral induce el flujo direccional, lo que reduce la porosidad y las inclusiones, mientras que el soplado compuesto equilibra la distribución de energía y mejora la uniformidad de la soldadura.

[Imagen: Figura 3. Influencia de los diferentes métodos de soplado en las soldaduras]

Principales métodos de soplado:
- Soplado coaxial: el flujo de aire es coaxial con el rayo láser, cubriendo simétricamente el baño fundido, adecuado para soldadura de alta-velocidad. Garantiza una alta estabilidad del proceso pero puede interferir con el enfoque del láser. Por ejemplo, con acero para automóviles galvanizado de 1,2 mm, el soplado coaxial aumentó la velocidad de soldadura a 40 mm/s, con salpicaduras<0.1.
Soplado - lateral-: el flujo de aire ingresa desde el costado, eliminando eficazmente el plasma y las impurezas, adecuado para soldadura de penetración profunda. Para acero Q345 de 12 mm de espesor con soplado lateral-de 30 grados, la penetración aumentó un 18 % y la porosidad cayó del 4 % al 0,8 %.
- Soplado compuesto: combinando soplado coaxial y{1}}lateral, suprime simultáneamente la oxidación y la interferencia del plasma. Para una aleación de aluminio 6061 de 3 mm de espesor con diseño de boquilla dual-, la porosidad disminuyó del 2,5 % al 0,4 %, y la resistencia a la tracción alcanzó el 95 % del material base.

05 Conclusión

La influencia del gas de protección en la calidad de la soldadura proviene esencialmente de su regulación de la transferencia de energía, la termodinámica del baño fundido y las reacciones químicas:
1. Transferencia de energía: la alta conductividad térmica del helio acelera el enfriamiento, reduciendo el ancho de la ZAT; La baja conductividad del argón prolonga la vida útil del baño fundido, lo que beneficia la formación de láminas delgadas.
2. Estabilidad del charco fundido: la cizalladura del flujo de aire afecta el flujo del charco fundido. Un flujo adecuado suprime las salpicaduras, mientras que un flujo excesivo provoca vórtices y defectos.
3. Protección química: Los gases inertes aíslan el oxígeno, evitando la oxidación de los elementos de la aleación (p. ej., Cr, Al). Los gases activos (p. ej., N₂) alteran las propiedades de la soldadura mediante el fortalecimiento de una solución sólida-o la formación de compuestos, pero requieren un control preciso.

Procesamiento con láser y haz de electrones

Fuente: recopilado por el equipo editorial de la cuenta pública de WeChat "Tecnología y aplicaciones de procesamiento de haces de alta-energía".
