01
Introducción
La tecnología de soldadura láser, con sus ventajas de energía concentrada, alta precisión y distorsión mínima, se ha convertido en un proceso central en la fabricación de precisión moderna. Sin embargo, sus características de rápida fusión y solidificación enfrentan desafíos al procesar materiales altamente reflectantes (como el cobre y el aluminio), incluida la absorción de energía inestable, la susceptibilidad a la porosidad y el agrietamiento térmico. Esto es especialmente pronunciado cuando se sueldan materiales diferentes, donde la formación de compuestos intermetálicos frágiles debilita gravemente el rendimiento de la unión. Estos cuellos de botella limitan futuras aplicaciones en campos de alto nivel-como las baterías eléctricas y el sector aeroespacial. En los últimos años, la tecnología de vibración ultrasónica se ha introducido cada vez más en el campo del procesamiento de materiales para mejorar los métodos tradicionales y lograr una flexibilidad de fabricación sin precedentes. Más allá de sus aplicaciones existentes en limpieza, sonoquímica, tratamiento de metales y atomización, el ultrasonido se está convirtiendo gradualmente en un método de mejora auxiliar crucial en plataformas de fabricación avanzadas, incluido el mecanizado de precisión, la soldadura avanzada, el procesamiento láser y la fabricación aditiva. Con este fin, para superar algunas limitaciones de la soldadura láser, ha surgido una solución innovadora:-soldadura láser asistida por vibración ultrasónica-(UVA-LW)-(Figura 1). Esta tecnología introduce de forma creativa la vibración ultrasónica de alta-frecuencia en el proceso de soldadura láser, con el objetivo de utilizar los efectos únicos del flujo acústico, la cavitación y la tensión del ultrasonido para intervenir físicamente en el flujo, el comportamiento del gas y los procesos de solidificación del baño fundido. A través de esta 'sinergia acústica-óptica', la tecnología UVA-LW puede agitar eficazmente el baño fundido, promover la desgasificación, refinar los granos e inhibir la formación de fases frágiles, mejorando así significativamente la calidad y el rendimiento de la soldadura y abriendo un nuevo camino prometedor para abordar las dificultades inherentes de la soldadura láser tradicional.
Figura 1. Diagrama esquemático: (a) configuración experimental UVA-LW; (b) morfología del baño fundido durante el proceso UVA-LW; (c) características del flujo del baño fundido durante el proceso UVA-LW [1].
Principio fundamental: efecto sinérgico del sonido y la luz
La esencia de la soldadura láser asistida por vibración ultrasónica- reside en la optimización lograda por el campo de energía acústica durante todo el proceso de soldadura láser, desde el comportamiento físico del baño de líquido fundido, pasando por la evolución organizativa durante la solidificación, hasta la regulación de tensiones en el estado sólido después del enfriamiento. En primer lugar, en la etapa líquida, las ondas ultrasónicas de alta-frecuencia generan potentes efectos de cavitación y transmisión acústica dentro del charco fundido, actuando como un "agitador microscópico" y un "purificador eficiente" para el metal fundido. El flujo macroscópico direccional generado por la transmisión acústica actúa como un mezclador interno, agitando vigorosamente el charco fundido, lo que refuerza la distribución uniforme de los elementos y la temperatura. Esto es particularmente crucial cuando se sueldan materiales diferentes, ya que rompe eficazmente los compuestos intermetálicos frágiles que tienden a formar capas continuas en la interfaz, distribuyéndolos fina y uniformemente, mejorando así la tenacidad de las uniones. Al mismo tiempo, el efecto de cavitación más intenso, a través del colapso instantáneo de innumerables microburbujas, libera fuertes ondas de choque y microchorros de alta-velocidad. Esto no solo elimina las películas de óxido en la superficie fundida de la piscina para mejorar la humectabilidad, sino que también expulsa gases nocivos como el hidrógeno y el nitrógeno de la piscina, obligándolos a escapar rápidamente y evitando fundamentalmente la formación de defectos de porosidad. Posteriormente, durante la etapa de solidificación, las ondas de choque periódicas de alta-presión generadas por el efecto de cavitación se convierten en una poderosa herramienta para controlar la estructura de solidificación. A medida que el charco fundido se enfría y las dendritas crecen, estas ondas de choque las rompen y fragmentan efectivamente. Los brazos de dendritas fragmentados, transportados por toda la piscina mediante transmisión acústica, actúan como numerosos nuevos sitios de nucleación no espontánea, logrando una "proliferación fragmentada" de núcleos. Este mecanismo cambia fundamentalmente el patrón de solidificación tradicional, suprimiendo el crecimiento de cristales columnares gruesos y dando como resultado una estructura de soldadura de alto-rendimiento compuesta por una gran cantidad de cristales equiaxiales finos y uniformes, lo que mejora en gran medida la resistencia, ductilidad y resistencia de la soldadura al agrietamiento térmico. Finalmente, en la etapa de estado sólido-enfriada, la vibración ultrasónica continúa desempeñando un papel clave en el ablandamiento acústico y el alivio del estrés. El efecto de ablandamiento acústico ablanda transitoriamente los materiales de la zona-afectada por el calor y la soldadura en su estado plástico de alta-temperatura, haciéndolos más capaces de adaptarse y relajar las concentraciones de tensión causadas por la contracción por enfriamiento a través de la deformación plástica microscópica. Además, la vibración mecánica sostenida de alta-frecuencia proporciona energía adicional para la migración de átomos y dislocaciones, promoviendo la redistribución y relajación de las tensiones internas. Por lo tanto, desde la purificación y homogeneización del líquido hasta el refinamiento del grano durante la solidificación y el alivio de tensiones en el estado sólido, la vibración ultrasónica, a través de esta serie de efectos físicos interrelacionados, forma una acción sinérgica eficiente con la fuente de calor láser, abordando sistemáticamente los principales desafíos de la soldadura láser tradicional.. ...

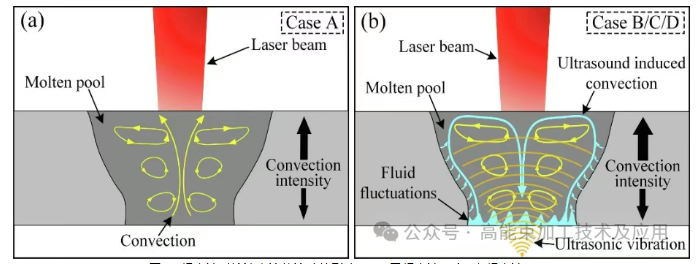

Figura 2. Efecto del ultrasonido sobre el flujo de fluido en el baño fundido: (a) sin ultrasonido; (b) con ultrasonido [1].
03
Ventajas de la aplicación: mejora significativa en la calidad y el rendimiento
El principio básico de la sinergia fotoacústica se traduce en última instancia en un salto significativo en la calidad de la soldadura y el rendimiento de las juntas. En comparación con la soldadura láser tradicional, la soldadura láser asistida-por vibración ultrasónica demuestra tres ventajas principales para abordar los puntos débiles de la industria:
3.1 Reducción de Defectos de Soldadura (Porosidad, Grietas)
La porosidad y las grietas son los dos principales "asesinos" que afectan la confiabilidad de la soldadura, y la vibración ultrasónica tiene un fuerte efecto inhibidor sobre estos.
(1) Inhibición de la porosidad: en la soldadura láser tradicional, especialmente en la soldadura de penetración profunda, la porosidad se forma fácilmente debido a la inestabilidad del ojo de cerradura y al arrastre de vapor metálico. La introducción de ultrasonido proporciona una fuerte fuerza de desgasificación al baño fundido a través de efectos de cavitación y transmisión acústica. Por un lado, las ondas de choque generadas por el colapso de las burbujas de cavitación pueden romper directamente pequeñas burbujas de hidrógeno y nitrógeno en el charco fundido o forzarlas a fusionarse y elevarse rápidamente. Por otro lado, el efecto de agitación continua de la transmisión acústica ofrece una vía y flotabilidad para el escape de las burbujas. Esto mejora significativamente la densidad de la soldadura, reduciendo la porosidad en un orden de magnitud o más, lo cual es crucial para el sellado de las juntas y la vida a fatiga.
(2) Inhibición de la formación de grietas: las grietas por soldadura se pueden clasificar en grietas calientes y grietas frías. Para las grietas calientes, la vibración ultrasónica mejora fundamentalmente la estructura de solidificación al romper los granos columnares gruesos y formar granos finos equiaxiales, lo que reduce la segregación de eutécticos de bajo-punto de fusión-en los límites de los granos, mejorando así la resistencia del material al agrietamiento en zonas de alta-temperatura. Para las grietas en frío, el efecto de ablandamiento ultrasónico y la liberación de tensión reducen significativamente la tensión residual después de la soldadura, evitando la concentración de tensión, inhibiendo así eficazmente las grietas en frío causadas por el agrietamiento retardado por hidrógeno o por una tensión alta. Este efecto es particularmente pronunciado al soldar acero de alta-resistencia y materiales de alta-dureza.
3.2 Mejora del rendimiento de uniones de materiales diferentes
El mayor desafío en la soldadura de metales diferentes radica en las grandes diferencias en las propiedades físicas (como el punto de fusión y la conductividad térmica) y la tendencia a formar compuestos intermetálicos (IMC) espesos y quebradizos en la interfaz, lo que provoca una grave fragilización de la unión. La vibración ultrasónica proporciona una solución única para esto:
(1) Supresión y refinamiento de la capa de IMC: el potente flujo acústico de los ultrasonidos actúa como un mecanismo de agitación, rompiendo la frágil capa de IMC recién formada, impidiendo su crecimiento continuo y arrastrando sus fragmentos al baño de fusión, lo que hace que se distribuyan en la soldadura como partículas finas y dispersas. De esta manera, la fase frágil ya no es una interfaz continua débil sino que está rodeada por una matriz fuerte y resistente, mejorando enormemente la plasticidad y dureza de la unión. Por ejemplo, en la soldadura de aluminio/acero y aluminio/cobre, el espesor de la capa de IMC se puede controlar eficazmente por debajo de un valor crítico de sólo unas pocas micras o incluso menos.
3.3 Optimización de la formación de soldadura y propiedades mecánicas.
Además de resolver problemas de defectos, la vibración ultrasónica puede mejorar de manera integral la calidad de la formación de soldadura.
(1) Mejora de la formación de soldadura: la vibración ultrasónica reduce la viscosidad aparente del metal fundido y aumenta su fluidez. Esto facilita que el metal líquido se extienda y llene, lo que da como resultado una superficie de soldadura más suave y uniforme, lo que reduce los defectos de formación como el socavado y la falta de penetración. Al mismo tiempo, la humectabilidad mejorada hace que la transición entre la soldadura y el material base sea más gradual, reduciendo los puntos de concentración de tensiones.
(2) Mejora integral de las propiedades mecánicas: este es el resultado final de todas las ventajas anteriores. Debido a la eliminación de la porosidad y las microfisuras, así como al importante refinamiento del grano (Figura 3), la resistencia y la plasticidad de la soldadura se pueden mejorar simultáneamente, rompiendo el equilibrio convencional-entre resistencia y plasticidad en la ciencia de materiales tradicional. La fina estructura de grano equiaxial hace que la ruta de propagación de la grieta sea tortuosa, mejorando en gran medida la tenacidad a la fractura y la resistencia a la fatiga de la junta.
04
Resumen
Como método innovador de procesamiento de campos de energía compuestos, UVA-LW no solo complementa y optimiza los procesos tradicionales de soldadura láser, sino que también aborda fundamentalmente varios-problemas centrales de larga data. Al acoplar con precisión un campo de energía acústica de alta-frecuencia en la piscina fundida del láser, esta tecnología logra una intervención física profunda a través de una "sinergia fotoacústica", mejorando toda la cadena de rendimiento, desde la purificación del líquido y el control de la microestructura de solidificación hasta el alivio de tensiones en el estado sólido-.
Con requisitos cada vez más estrictos para la calidad de la conexión en campos como vehículos de nueva energía (especialmente conexiones de cobre-aluminio en baterías eléctricas), aeroespacial (aleaciones ligeras de alta-resistencia y componentes estructurales de materiales diferentes) y fabricación de precisión de alta-alta calidad, la tecnología de soldadura láser asistida por vibración ultrasónica-demuestra un importante potencial de aplicación. Las investigaciones futuras pueden centrarse en 1) la optimización sinérgica y la combinación de parámetros ultrasónicos y láser para lograr una soldadura "personalizada" para materiales y aplicaciones específicos; 2) integrar esta tecnología con sistemas de control inteligente y monitoreo en línea para permitir retroalimentación de circuito cerrado-y garantía de calidad en tiempo real-durante el proceso de soldadura; 3) explorar más a fondo sus aplicaciones en-campos de vanguardia, como la fabricación aditiva, para controlar la tensión residual y las propiedades microestructurales durante el proceso de impresión. Es previsible que la tecnología de soldadura láser asistida por vibración ultrasónica-no sea simplemente una "solución de problemas", sino que se convierta en un "mejorador del rendimiento" que impulse el desarrollo de tecnologías de fabricación avanzadas, proporcionando un camino factible hacia un mayor rendimiento y conexiones de materiales más confiables.
