01 Introducción
Con el avance continuo de la ciencia y la tecnología y la aplicación generalizada de nuevos materiales, la fabricación moderna se está desarrollando rápidamente hacia direcciones livianas, miniaturizadas y de alta-precisión. En campos como la microelectrónica, la optoelectrónica y los sistemas micro-electromecánicos (MEMS), la conexión e integración de micro-nanoestructuras son particularmente importantes. Los métodos de procesamiento tradicionales, como el procesamiento por láser de pulso-largo o el mecanizado por descarga eléctrica, a menudo vienen con importantes zonas afectadas por el calor-(HAZ), que pueden conducir fácilmente a la deformación del material, microfisuras o capas refundidas, lo que dificulta cumplir con los requisitos de interconexión de alta-precisión a escala micro- y nanoescala. Los láseres ultrarrápidos, que generalmente se refieren a láseres con anchos de pulso en el rango de femtosegundos (fs) o picosegundos (ps), brindan una nueva solución para la fabricación de precisión debido a su densidad de potencia máxima extremadamente alta y su tiempo de interacción ultra-corto. En particular, la micro-nanosoldadura láser ultrarrápida (Nano Welding) puede superar las limitaciones de difusión térmica de la soldadura tradicional y lograr conexiones precisas a escala micro-nano. Esta tecnología utiliza los efectos no lineales de la interacción láser ultrarrápida con materiales para lograr la fusión y unión en áreas extremadamente pequeñas y al mismo tiempo evitar daños a las estructuras circundantes. Basado en los últimos avances en el procesamiento de microestructuras láser ultrarrápido, este artículo se centra en explicar los principios básicos de la micro-nanosoldadura láser ultrarrápida, los parámetros clave del proceso y sus aplicaciones típicas en diferentes sistemas de materiales.
02 Principio de soldadura láser ultra-rápida
El mecanismo central de la micro-nanosoldadura láser ultrarrápida radica en el proceso termodinámico y el efecto de mejora del campo local. El principio básico es que a través de la interacción entre el láser ultrarrápido y el material, la interfaz de contacto de las microestructuras a soldar se funde localmente, eliminando así los espacios y formando una conexión estable. En el proceso de soldadura de estructuras por debajo de la longitud de onda, como los nanocables, la irradiación con láser de femtosegundo puede inducir resonancia de plasma localizada, que genera campos localizados de alta-temperatura en los puntos de cruce o áreas de contacto de los nanocables, lo que permite la conexión, el corte o la remodelación de los nanocables. Una ventaja significativa de esta tecnología es su localización térmica extremadamente alta. Debido al ancho de pulso ultracorto del láser ultrarrápido (generalmente en la escala de femtosegundos), la difusión de calor se suprime significativamente, lo que permite que la temperatura general alcance el equilibrio en 10⁻¹² segundos. Este mecanismo de relajación térmica ultrarrápido garantiza que las altas temperaturas se limiten sólo a las regiones locales donde se produce la resonancia del plasma, mientras que las áreas de la estructura de nanocables fuera de la zona de resonancia no se vean dañadas por la alta temperatura, manteniendo así la integridad estructural general del dispositivo. Además, la elección de los parámetros del proceso de soldadura influye decisivamente en la calidad de la soldadura. Los estudios han demostrado que el uso de una alta tasa de repetición de pulsos combinada con una baja energía de pulso puede reducir efectivamente la formación de compuestos intermetálicos frágiles, disminuir la aparición de defectos de soldadura y prevenir la ablación excesiva del material metálico.

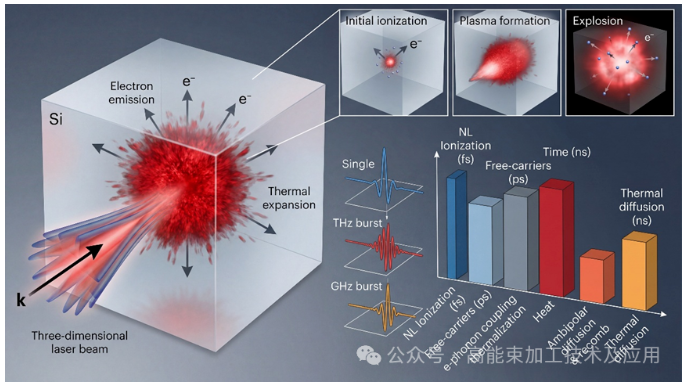

Figura 1. Diagrama esquemático de la ionización no lineal, la evolución del plasma y los mecanismos termodinámicos de la interacción del láser ultrarrápido con el silicio.
Figura 2. Comparación de mecanismos de deposición de energía y procesos de transformación de fase de metales y materiales no-metálicos en micro-nano soldadura láser ultrarrápida.
03 Aplicaciones de soldadura láser ultrarrápida
Actualmente, la tecnología de micro{0}}nano soldadura láser ultrarrápida se ha aplicado ampliamente a la conexión de diversas micro-nanoestructuras conductoras. Dependiendo de las características del material, se puede clasificar principalmente en soldadura de micro-nanoestructura metálica, soldadura de nanomateriales semiconductores y soldadura por heterounión de materiales diferentes. En estos tres escenarios de aplicación, los láseres ultrarrápidos han demostrado ventajas significativas sobre los procesos tradicionales.
En términos de interconexión precisa de micro{0}}nanoestructuras metálicas, las tecnologías tradicionales de micro-soldadura a menudo enfrentan graves efectos de desbordamiento térmico al manipular alambres metálicos de escala micrométrica- o nanométrica-, debido a la dificultad para controlar con precisión la entrada de calor. Esta carga térmica excesiva no sólo derrite fácilmente alambres metálicos finos sino que también tiende a formar compuestos intermetálicos frágiles en las uniones de metales diferentes, lo que resulta en una baja resistencia mecánica y frecuentes defectos de soldadura. Por el contrario, la soldadura láser ultrarrápida, al emplear una estrategia de proceso única que combina altas tasas de repetición de pulsos con baja energía de pulso, supera eficazmente estos desafíos. Esta sinergia de alta frecuencia de repetición y baja energía garantiza una acumulación de energía suficiente para la soldadura al tiempo que reduce significativamente la ablación excesiva del material metálico, suprimiendo así eficazmente la formación de compuestos intermetálicos frágiles y minimizando los defectos de soldadura.

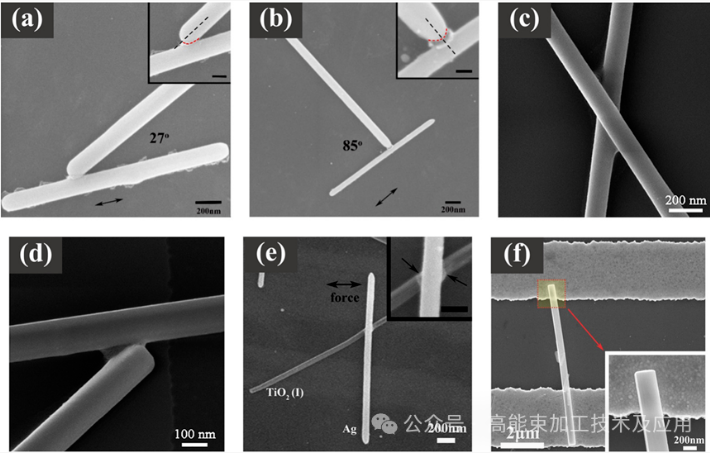

En aplicaciones específicas, los investigadores fueron los primeros en utilizar esta tecnología para soldar microcables{0}}de Ag a sustratos de Cu, lo que demuestra su potencial en interconexiones microelectrónicas. Además, para los nanocables metálicos homogéneos de Ag-Ag a nanoescala, los investigadores soldaron con éxito los nanocables utilizando pulsos ultracortos de 35 fs con una densidad de energía de aproximadamente 90 mJ/cm². Las uniones resultantes no sólo estaban estructuralmente intactas sino que también mantenían una excelente conductividad eléctrica y resistencia mecánica.
En la conexión no destructiva de nanomateriales semiconductores, los procesos convencionales de calentamiento global o soldadura por contacto pueden dañar fácilmente la estructura cristalina de los nanocables o causar daños térmicos en áreas no-soldadas debido a la alta fragilidad y sensibilidad térmica de los materiales semiconductores. La soldadura láser ultrarrápida aborda este problema mediante su exclusivo mecanismo de resonancia de plasma localizado. Cuando se aplica irradiación con láser de femtosegundo a nanocables, se induce resonancia de plasma localizada en las intersecciones o uniones, generando altas temperaturas localizadas para lograr soldadura, corte o remodelación. Debido a que el tiempo de acción del láser ultrarrápido es extremadamente corto, la difusión de calor alcanza el equilibrio dentro del rango de picosegundos (10^-12 segundos), lo que significa que la alta temperatura generada se limita estrictamente al área de resonancia local, dejando las estructuras de nanocables fuera de la zona de resonancia completamente intactas.
Basándose en este principio, los investigadores lograron soldar con éxito nanocables semiconductores homogéneos de ZnO-ZnO. Con un ancho de pulso de 35 fs y una densidad de energía de 77,6 mJ/cm², después de 30 segundos de irradiación, los nanocables se conectaron de manera firme y no destructiva. Este avance proporciona un método de procesamiento sin contacto eficiente y preciso-para el ensamblaje de todos los-fotodetectores y sensores de óxido.
La tecnología de micro-nano soldadura láser ultrarrápida, con su ancho de pulso extremadamente corto y su potencia máxima extremadamente alta, ha superado las limitaciones de los métodos de soldadura tradicionales en el control de los efectos térmicos, convirtiéndose en una herramienta indispensable en el campo de la micro-nanofabricación. A través de resonancia de plasma localizado y mecanismos de absorción no lineal, esta tecnología puede lograr la fusión y unión precisa de materiales en escalas espaciales y temporales extremadamente pequeñas, evitando efectivamente el daño térmico a las micro-nanoestructuras circundantes. Desde microcables metálicos hasta nanocables semiconductores, e incluso uniones complejas de materiales heterogéneos, la soldadura láser ultrarrápida ha demostrado una amplia adaptabilidad de los materiales y una excelente calidad de procesamiento. En el futuro, con una investigación más profunda sobre los mecanismos de interacción del láser-materia y mayores mejoras en el rendimiento del láser, se espera que la micro{7}}nanosoldadura láser ultrarrápida desempeñe un papel aún más crítico en la fabricación de electrónica flexible, dispositivos nano-optoelectrónicos y sensores altamente integrados, impulsando la tecnología de micro-nanofabricación hacia una mayor precisión y eficiencia.
